Задвижка 30с41нж
Задвижка стальная, предназначена для работы в качестве запорного устройства в трубопроводах с рабочим давлением 1.6 МПа (16 кгс/см2) для перекрытия потока рабочей среды: воды, пара, масел, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках коррозионностойкие.
Маркировка на корпусе изделия нанесена методом литья на русском языке (Ду ; Ру), с противоположной стороны (EAC). При необходимости возможно размещение логотипа вашей компании.
Мы предлагаем нашим клиентам, в зависимости от условий эксплуатации два основных исполнения задвижки 30с41нж:

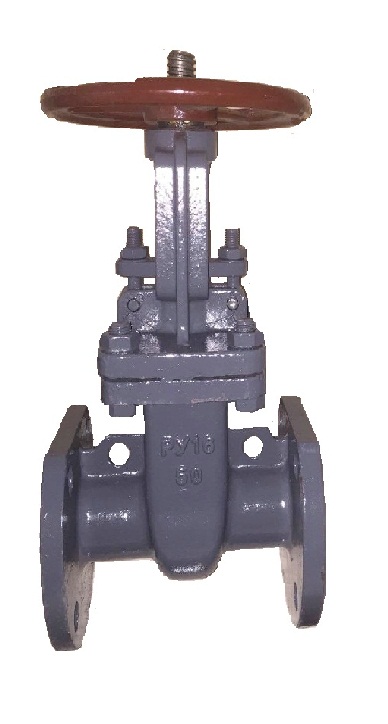

1. Задвижка стальная 30с41нж 1.6 МПа (16 кгс/см2) - БАЛАНС:
Идеальное соотношение цена-качество. Конструктивно простое и очень надежное изделие. Средний срок службы 7 лет. Задвижка 30с41нж БАЛАНС лидер продаж на территории Российской Федерации.
|
Обозначение |
30с41нж |
|
Проход условный, Ду мм |
50-400 |
|
Давление рабочее, Ру, МПа (кгс/cм2) |
1,6 (16) |
|
Температура рабочей среды, °С |
не более 425 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
ручное (маховик) |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
1500 |
|
Средний срок службы, лет |
5 |
Материал деталей
| Части | Материал |
| корпус | углеродистая сталь 20 |
| клин | сталь 20Х13 |
| шпиндель | 20Х13 |
| прокладка | Металла графит |
| крышка | углеродистая сталь 20 |
| гайка | углеродистая сталь 20 |
| шпилька | углеродистая сталь 20 |
| сальник | термостойкий графит |
| гайка | углеродистая сталь 20 |
| болт откидной | углеродистая сталь 20 |
| втулка | ковкий чугун |
| маховик | Чугун |
| контргайка | углеродистая сталь 20 |
| Диаметр (мм) | Вес (Кг) |
| 50 | 11 |
| 80 | 18 |
| 100 | 23 |
| 150 | 47 |
| 200 | 70 |
| 250 | 118 |
| 300 | 170 |

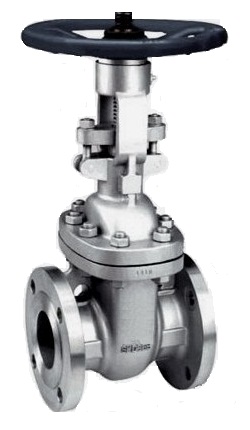

2. Задвижка стальная 30с41нж 1.6 МПа (16 кгс/см2) - КОНКУРС: Полно проходная задвижка изготовленная в строгом соответствии с требованиями ГОСТ. Высокое качество исполнения, увеличенная толщина стенки корпуса. Большой запас прочности всех подвижных деталей.
|
Обозначение |
30с41нж |
|
Проход условный, Ду мм |
50-400 |
|
Давление рабочее, Ру, МПа (кгс/cм2) |
1,6 (16) |
|
Температура рабочей среды, °С |
не более 425 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
ручное (маховик) |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
3000 |
|
Средний срок службы, лет |
10 |
Материал деталей
| Части | Материал |
| корпус | углеродистая сталь 20, уплотнение седла нержавеющая сталь |
| клин | сталь 20Х13, уплотнение нержавеющая сталь |
| шпиндель | 20Х13 |
| прокладка | Металла графит |
| крышка | углеродистая сталь 20 |
| гайка | углеродистая сталь 20 |
| шпилька | углеродистая сталь 20 |
| сальник | термостойкий графит |
| гайка | углеродистая сталь 20 |
| болт откидной | углеродистая сталь 20 |
| втулка | латунь |
| маховик | чугун |
| контргайка | углеродистая сталь 20 |
| Диаметр (мм) | Вес (Кг) |
| 50 | 17 |
| 80 | 24 |
| 100 | 31 |
| 150 | 65 |
| 200 | 95 |
| 250 | 180 |
| 300 | 230 |
