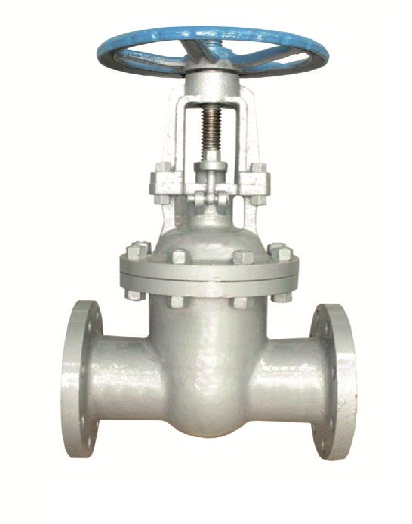

30с15нж
Задвижка стальная предназначена для работы в качествезапорного устройства в трубопроводах с рабочим давлением 4МПа (40 кгс/см2) для перекрытия потока рабочей среды: воды, пара, масел, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках коррозионностойкие.
|
означение |
30с15нж |
|
Проход условный, Ду, мм |
50-200 |
|
Давление рабочее,Ру, МПа (кгс/см2) |
4,0 (40) |
|
Температура рабочей среды, °С мах |
425 |
|
Температура окружающей среды, °С |
-40 - +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
ручное |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
2000 |
|
Средний срок службы, лет |
5 |
Материал деталей
|
Части |
Материал |
|
корпус |
сталь 20 |
|
диск |
сталь 20Х13 |
|
шпиндель |
сталь 20Х13 |
|
прокладка |
металла графит |
|
крышка |
сталь 20 |
|
гайка |
сталь 20 |
|
шпилька |
сталь 20 |
|
сальник |
графит |
|
гайка |
сталь 20 |
|
болт |
сталь 20 |
|
маховик |
чугун |
|
контргайка |
сталь 20 |
Габаритные размеры в соответствии с требованием ГОСТ.
