Фланцы плоские стальные

Фланцы плоские ПНД (ПВХ)

Фланец  с увеличенным внутренним диаметром (фланец ПВХ) – плоский фланец, используется для присоединения к полиэтиленовым трубам (ПНД). Фланцы предназначены для установки в качестве соединительных элементов трубопровода по транспортировке воды, пара, масел, нефти и жидких неагрессивных нефтепродуктов.
Необходимы для присоединения трубопроводной арматуры, соединения ПЭ труб с уже существующими металлическими трубопроводами, резервуарами и т.п.

.

Технические характеристики фланца под ПНД:
Диаметр, Ду: 50-400 мм.
Рабочее давление: 1,0 МПа.
Температура рабочей среды: -70 - +300 градусов.
Рабочая среда: вода, нефть, пар, не коррозионные среды.
Материал: сталь 20.

Размеры (мм):

Ду Внешний диаметр Внутренний диаметр Рас. между центрами противоп. отверстий Число отверстий Диаметр отверстий Вес (кг)
50 160 78 125 4 18 1,68
65 180 92 145 4 18 2,36
80 195 108 160 4 18 2,62
100 215 128 180 8 18 3,18
100 215 135 180 8 18 2,96
125 245 158 210 8 18 4,19
150 280 178 240 8 22 5,05
150 280 188 240 8 22 5,52
200 335 225 295 8 22 7,44
250 390 273 350 12 22 10,1
300 440 338 400 12 22 10,8
400 565 430 515 16 26 19,7

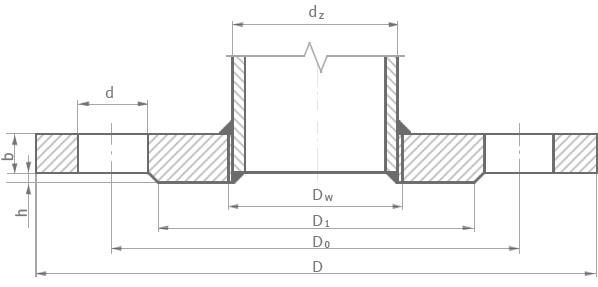

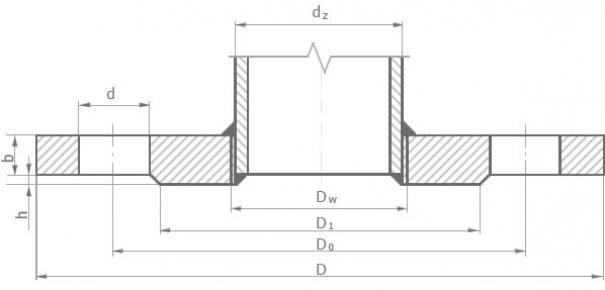

Фланец плоский с присоединительным выступом

Производятся по ГОСТ 12820-80, имеют широкую линейку диаметров. Температурный режим от минус 70°C до плюс 300°C и давлении до 2.5 МПа.

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,0 МПа (10 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
10 10 90-1,2 60+-0,5 42+-1 15+0,4 10+1,-0,4 2+-0,5 14+0,43 4 0,46
10 15 95-1,2 65+-0,5 47+-1 19+0,4 10+1,-0,4 2+-0,5 14+0,43 4 0,51
10 20 105-1,2 75+-0,5 58+-1 26+0,5 12+1,-0,4 2+-0,5 14+0,43 4 0,74
10 25 115-1,2 85+-0,5 68+-1 33+0,5 12+1,-0,4 2+-0,5 14+0,43 4 0,89
10 32 135-1,2 100+-0,5 78+-1 39+0,5 14+1,-0,4 2+-0,5 18+0,43 4 1,4
10 40 145-1,2 110+-0,5 88+-1 46+0,6 15+1,-0,4 3+-0,7 18+0,43 4 1,71
10 50 160-1,5 125+-0,5 102+-1 59+0,7 15+1,-0,4 3+-0,7 18+0,43 4 2,06
10 65 180-1,8 145+-0,5 122+-1 78+0,7 17+1,-0,4 3+-0,7 18+0,43 4 2,8
10 80 195-1,85 160+-0,5 133+-1 91+0,87 17+1,-0,4 3+-0,7 18+0,43 4 3,19
10 100 215-1,85 180+-0,5 158+-1 110+0,87 19+1,-0,4 3+-0,7 18+0,43 8 3,96
10 125 245-2,2 210+-0,5 184+-2 135+0,87 21+1-0,4 3+-0,7 18+0,43 8 5,4
10 150 280-3,2 240+-0,5 212+-2 161+1 21+2-0,5 3+-1 22+0,52 8 6,62
10 200 335-3,2 295+-0,5 268+-2 222+1,15 21+2-0,5 3+-1 22+0,52 8 8,05
10 225 365-3,2 325+-0,5 295+-2 245+1,15 21+2-0,5 3+-1 22+0,52 8 9,3
10 250 390-3,6 350+-0,5 320+-2 273+1,2 23+2-0,5 3+-1 22+0,52 12 10,65
10 300 440-3,6 400+-0,5 370+-2 325+1,2 24+2-0,5 4+-1 22+0,52 12 12,9
10 350 500-3,6 460+-0,5 430+-2 377+1,2 24+2-0,5 4+-1 22+0,52 16 15,85
10 400 565-3,6 515+-0,5 482+-2 426+1,2 26+2-0,5 4+-1 26+0,52 16 21,56
10 450 615-3,6 565+-0,5 532+-2 480+1,2 26+2-0,5 4+-1 26+0,52 20 22,76
10 500 670-3,6 620+-0,5 585+-2 530+1,2 28+2-0,5 4+-1 26+0,52 20 27,7
10 600 780-3,6 725+-0,5 685+-2 630+1,2 31+2-0,5 5+-1 30+0,52 20 39,4
10 700 895-3,6 840+-0,5 800+-2 720+1,2 34+2-0,5 5+-1 30+0,52 24 59,46
10 800 1010-3,6 950+-0,5 905+-2 820+1,2 37+2-0,5 5+-1 33+0,52 24 79,16
10 900 1110-3,6 1050+-0,5 1005+-2 920+1,2 40+2-0,5 5+-1 33+0,52 28 94,13
10 1000 1220-3,6 1160+-0,5 1110+-2 1020+1,2 43+2-0,5 5+-1 36+0,52 28 118,43

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,6 МПа (16 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
16 10 90-1,2 60+-0,5 42+-1 15+0,4 12+1,-0,4 2+-0,5 14+0,43 4 0,54
16 15 95-1,2 65+-0,5 47+-1 19+0,4 12+1,-0,4 2+-0,5 14+0,43 4 0,61
16 20 105-1,2 75+-0,5 58+-1 26+0,5 14+1,-0,4 2+-0,5 14+0,43 4 0,86
16 25 115-1,2 85+-0,5 68+-1 33+0,5 16+1,-0,4 2+-0,5 14+0,43 4 1,17
16 32 135-1,2 100+-0,5 78+-1 39+0,5 16+1,-0,4 2+-0,5 18+0,43 4 1,58
16 40 145-1,2 110+-0,5 88+-1 46+0,6 17+1,-0,4 3+-0,7 18+0,43 4 1,96
16 50 160-1,5 125+-0,5 102+-1 59+0,7 19+1,-0,4 3+-0,7 18+0,43 4 2,58
16 65 180-1,8 145+-0,5 122+-1 78+0,7 21+1,-0,4 3+-0,7 18+0,43 4 3,42
16 80 195-1,85 160+-0,5 133+-1 91+0,87 21+1,-0,5 3+-0,7 18+0,43 4 3,71
16 100 215-1,85 180+-0,5 158+-1 110+0,87 23+1,-0,5 3+-0,7 18+0,43 8 4,73
16 125 245-2,2 210+-0,5 184+-2 135+0,87 25+2,-0,5 3+-0,7 18+0,43 8 6,38
16 150 280-3,2 240+-0,5 212+-2 161+1 25+2,-0,5 3+-1 22+0,52 8 7,81
16 200 335-3,2 295+-0,5 268+-2 222+1,15 27+2,-0,5 3+-1 22+0,52 12 10,1
16 250 405-3,6 355+-0,5 320+-2 273+1,2 28+2,-0,5 3+-1 26+0,52 12 14,49
16 300 460-3,6 410+-0,5 370+-2 325+1,2 28+2-0,5 4+-1 26+0,52 12 17,78
16 350 520-3,6 470+-0,5 430+-2 377+1,2 30+2-0,5 4+-1 26+0,52 16 22,88
16 400 580-3,6 525+-0,5 482+-2 426+1,2 34+2-0,5 4+-1 30+0,52 16 31
16 450 640-3,6 585+-0,5 532+-2 480+1,2 38+2-0,5 4+-1 30+0,52 20 39,64
16 500 710-3,6 650+-0,5 585+-2 530+1,2 44+2-0,5 4+-1 33+0,52 20 57,01
16 600 840-3,6 770+-0,5 685+-2 630+1,2 45+2-0,5 5+-1 36+0,52 20 80,03
16 700 910-3,6 840+-0,5 800+-2 720+1,2 47+2-0,5 5+-1 36+0,52 24 84,21
16 800 1020-3,6 950+-0,5 905+-2 820+1,2 49+2-0,5 5+-1 39+0,52 24 104,41
16 900 1120-3,6 1050+-0,5 1005+-2 920+1,2 54+2-0,5 5+-1 39+0,52 28 128,6
16 1000 1255-3,6 1170+-0,5 1110+-2 1020+1,2 58+2-0,5 5+-1 42+0,52 28 179,37

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 2,5 МПа (25 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
25 10 90-1,2 60+-0,5 42+-2 15+0,4 14+1,-0,4 2+-0,5 14+0,43 4 0,63
25 15 95-1,2 65+-0,5 47+-2 19+0,4 14+1,-0,4 2+-0,5 14+0,43 4 0,7
25 20 105-1,2 75+-0,5 58+-2 26+0,5 16+1,-0,4 2+-0,5 14+0,43 4 0,98
25 25 115-1,2 85+-0,5 68+-2 33+0,5 16+1,-0,4 2+-0,5 14+0,43 4 1,17
25 32 135-1,2 100+-0,5 78+-2 39+0,5 18+1,-0,4 2+-0,5 18+0,43 4 1,77
25 40 145-1,2 110+-0,5 88+-4 46+0,6 19+1,-0,4 3+-0,7 18+0,43 4 2,18
25 50 160-1,5 125+-0,5 102+-4 59+0,7 21+1,-0,4 3+-0,7 18+0,43 4 2,71
25 65 180-1,8 145+-0,5 122+-4 78+0,7 21+1,-0,4 3+-0,7 18+0,43 8 3,22
25 80 195-1,85 160+-0,5 133+-4 91+0,87 23+1,-0,5 3+-0,7 18+0,43 8 4,06
25 100 230-1,85 190+-0,5 158+-4 110+0,87 25+1,-0,5 3+-0,7 22+0,52 8 5,92
25 125 270-2,2 220+-0,5 184+-4 135+0,87 27+2,-0,5 3+-0,7 26+0,52 8 8,26
25 150 300-3,2 250+-0,5 212+-4 161+1 27+2,-0,5 3+-1 26+0,52 8 10,12
25 200 360-3,2 310+-0,5 278+-4 222+1,15 29+2,-0,5 3+-1 26+0,52 12 13,34
25 250 425-3,6 370+-0,5 335+-4 273+1,2 31+2,-0,5 3+-1 30+0,52 12 18,9
25 300 485-3,6 430+-0,5 390+-4 325+1,2 32+2-0,5 4+-1 30+0,52 16 23,95
25 350 550-3,6 490+-0,5 450+-4 377+1,2 38+2-0,5 4+-1 33+0,52 16 34,35
25 400 610-3,6 550+-0,5 505+-4 426+1,2 40+2-0,5 4+-1 36+0,52 16 44,62
25 450 660-3,6 600+-0,5 555+-4 480+1,2 44+2-0,5 4+-1 36+0,52 20 51,8
25 500 730-3,6 660+-0,5 615+-4 530+1,2 48+2-0,5 4+-1 36+0,52 20 67,3
25 600 840-3,6 770+-0,5 720+-4 630+1,2 49+2-0,5 5+-1 39+0,52 20 90,87
25 700 960-3,6 875+-0,5 820+-4 720+1,2 55+2-0,5 5+-1 42+0,52 24 126,82
25 800 1075-3,6 990+-0,5 930+-4 820+1,2 63+2-0,5 5+-1 48+0,52 24 181,43
