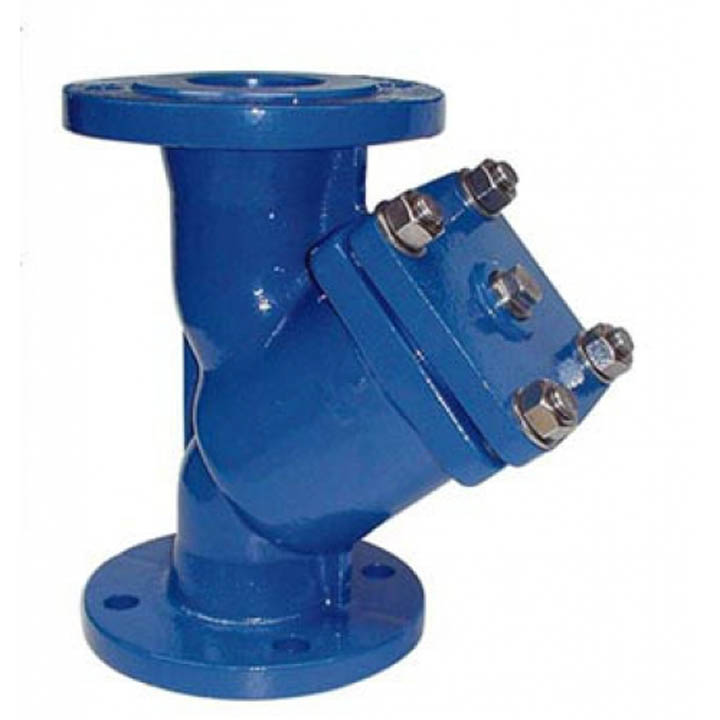

Фильтр магнитный фланцевый
Фильтр чугунный предназначен для улавливания механических примесей средах не агрессивных к материалам изделия.
Фильтрующий элемент - калиброванная сетка и магнит.
При использовании, в зависимости от загрязнения среды требует периодического обслуживания (чистки).
Технические характеристики
|
Обозначение |
ФМФ |
|
Проход условный, Ду, мм |
50 - 300 |
|
Давление рабочее, МПа (кгс/см2) |
1,6 (16) |
|
Температура рабочей среды, °С мах |
200 |
|
Температура окружающей среды, °С |
-30 - +50 |
|
Рабочая среда |
вода, пар, среды не агрессивные к материалам изделия |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний срок службы, лет |
5 |
Материалы
|
Части |
Материал |
|
корпус |
чугун (СЧ20) |
|
крышка |
чугун (СЧ20) |
|
стержень |
нержавеющая сталь |
|
сетка |
нержавеющая сталь |
|
пробка |
сталь 20 |
|
магнит |
феррит |
Присоединительные размеры
|
PN |
DN |
Строительная длинна мм |
Строительная высота мм |
Вес кг |
|
16 |
50 |
230 |
205 |
9,5 |
|
65 |
290 |
230 |
11,3 |
|
|
80 |
310 |
285 |
13,5 |
|
|
100 |
350 |
310 |
22,2 |
|
|
125 |
400 |
385 |
30 |
|
|
150 |
450 |
410 |
40 |
|
|
200 |
600 |
480 |
82 |
|
|
250 |
730 |
525 |
139 |
|
|
300 |
850 |
620 |
211 |
