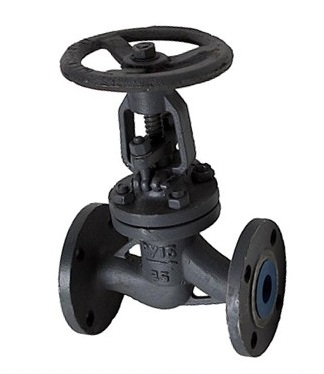

15с65нж
Давление среды: 1.6 Мпа.
Рабочая среда: Вода, воздух, пар, аммиак, масло, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, и другие среды по отношению к которым материалы, применяемые в клапанах, коррозионостойкие
Температура рабочей среды: от -40 до +250°С
Условия эксплуатации: У1
Направление подачи рабочей среды: одностороннее по маркировке на корпусе
Установочное положение клапана: управляющим органом вверх. Допускается отклонение от вертикали до 90° в любую сторону
Присоединительные размеры по ГОСТ 54432-2011
Присоединение к трубопроводу: фланцевое.
Маркировка на корпусе изделия нанесена методом литья на русском языке (Ду ; Ру), с противоположной стороны (EAC). При необходимости возможно размещение логотипа вашей компании.
Технические характеристики
|
Обозначение |
15с65нж |
|
Проход условный, Ду, мм |
15 - 150 |
|
Давление рабочее, МПа (кгс/см2) |
1,6 (16) |
|
Температура рабочей среды, °С мах |
225 |
|
Температура окружающей среды, °С |
-40 - +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
ручное (маховик) |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
3000 |
|
Средний срок службы, лет |
5 |
Материал деталей
|
Части |
Материал |
|
корпус |
сталь 20 |
|
крышка |
сталь 20 |
|
диск |
сталь 20Х13 |
|
шпиндель |
сталь 45 |
|
набивка сальника |
графит |
|
сальник |
сталь 20 |
|
маховик |
чугун (СЧ20) |
|
втулка |
чугун с шаровидным графитом |
|
гайка |
сталь 20 |
|
шпилька |
сталь 20 |
Присоединительные размеры
|
PN |
DN |
Строительная длина мм |
Строительная высота мм |
Вес кг |
|
16 |
15 |
130 |
240 |
3,5 |
|
20 |
150 |
245 |
4 |
|
|
25 |
160 |
250 |
4,8 |
|
|
32 |
180 |
295 |
7,5 |
|
|
40 |
200 |
325 |
9,1 |
|
|
50 |
230 |
345 |
11,1 |
|
|
65 |
290 |
400 |
17,5 |
|
|
80 |
310 |
430 |
21,6 |
|
|
100 |
350 |
475 |
28,6 |
|
|
125 |
400 |
445 |
42 |
|
|
150 |
180 |
630 |
55 |
