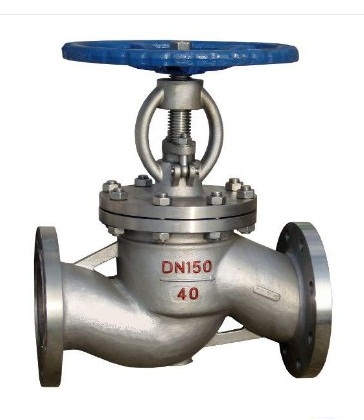

15с22нж
Давление среды: 4 Мпа.
Рабочая среда: Вода, воздух, пар, аммиак, масло, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, и другие среды по отношению к которым материалы, применяемые в клапанах, коррозионостойкие
Температура рабочей среды: от -40 до +250°С
Условия эксплуатации: У1
Направление подачи рабочей среды: одностороннее по маркировке на корпусе
Установочное положение клапана: управляющим органом вверх. Допускается отклонение от вертикали до 90° в любую сторону
Присоединительные размеры по ГОСТ 54432-2011
Присоединение к трубопроводу: фланцевое.
Маркировка на корпусе изделия нанесена методом литья на русском языке (Ду ; Ру), с противоположной стороны (EAC). При необходимости возможно размещение логотипа вашей компании.
Технические характеристики
|
Обозначение |
15с22нж |
|
Проход условный, Ду, мм |
15 - 200 |
|
Давление рабочее, МПа (кгс/см2) |
4,0 (40) |
|
Температура рабочей среды, °С мах |
225 |
|
Температура окружающей среды, °С |
-40 - +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
ручное |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
3000 |
|
Средний срок службы, лет |
5 |
Материалы
|
Части |
Материал |
|
корпус |
сталь 20 |
|
крышка |
сталь 20 |
|
диск |
сталь 20Х13 |
|
шпиндель |
сталь 45 |
|
набивка сальника |
графит |
|
сальник |
сталь 20 |
|
маховик |
чугун (СЧ20) |
|
втулка |
чугун с шаровидным графитом |
|
гайка |
сталь 20 |
|
шпилька |
сталь 20 |
Присоединительные размеры
|
PN |
DN |
Строительная длина мм |
Строительная высота мм |
D (mm) |
Вес кг |
|
40 |
15 |
130 |
240 |
95 |
5 |
|
20 |
150 |
260 |
105 |
6 |
|
|
25 |
160 |
270 |
113 |
7,5 |
|
|
32 |
180 |
305 |
130 |
10,5 |
|
|
40 |
200 |
345 |
145 |
10,6 |
|
|
50 |
230 |
360 |
160 |
13,5 |
|
|
65 |
290 |
420 |
180 |
23 |
|
|
80 |
310 |
450 |
195 |
28 |
|
|
100 |
350 |
515 |
230 |
40 |
|
|
125 |
400 |
620 |
270 |
60 |
|
|
150 |
480 |
650 |
300 |
74 |
|
|
200 |
600 |
810 |
375 |
110 |
