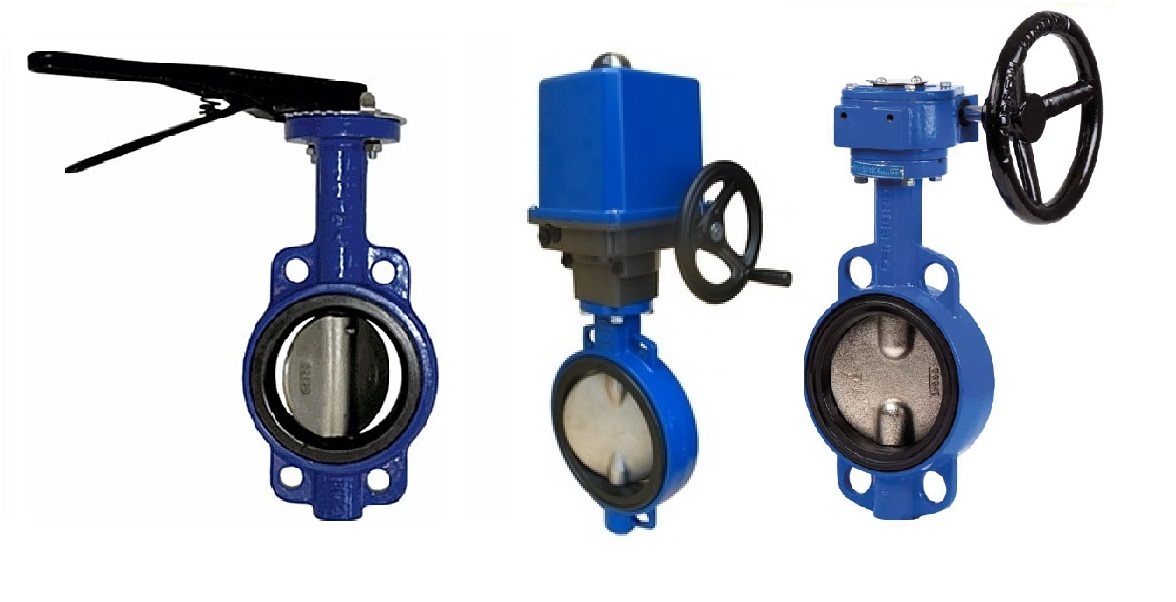

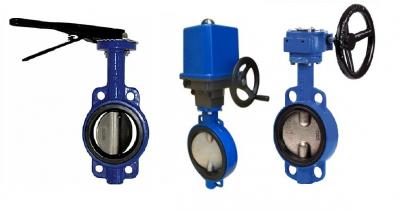

Затвор дисковый поворотный
Последнее время получают все большее распространение при монтаже систем водоснабжения и котельных хозяйств. Обеспечивая герметичность по классу "А", имея надежную конструкцию, относительно небольшую стоимость и возможность автоматизации управления средой, в некоторых технологических узлах успешно заменяют стальные задвижки.
Затвор дисковый поворотный, в зависимости от необходимости может выпускаться как с ручным управлением, так и с электро приводом.
Технические характеристики
|
Обозначение |
Затвор дисковый поворотный ЗДП |
|
Проход условный, Ду, мм |
40 - 300 |
|
Давление рабочее, МПа (кгс/см2) |
1,6 (16) |
|
Температура рабочей среды, °С мах |
130 |
|
Температура окружающей среды, °С |
-30 - +40 |
|
Рабочая среда |
вода (в т.ч. питьевая), пар, среды, |
|
Управление |
ручное или неполно оборотный электропривод |
|
Присоединение к трубопроводу |
Стяжное, межфланцевое |
|
Средний ресурс до замены, циклов |
2000 |
|
Средний срок службы, лет |
5 |
Материалы
|
Части |
Материал |
|
корпус |
серый чугун (СЧ20) |
|
шток |
сталь 20 |
|
диск |
высокопрочный чугун (ВЧ40) никелированный |
|
уплотнение |
EPDM |
Присоединительные размеры
|
PN |
DN |
Строительная длина мм |
Диаметр меж. Болтового соединения |
Строительная высота без рычага или редуктора |
Вес кг |
|
16 |
40 |
46 |
122 |
230 |
2,0 |
|
50 |
46 |
125 |
225 |
2,1 |
|
|
65 |
49 |
145 |
240 |
2,3 |
|
|
80 |
49 |
160 |
265 |
2,9 |
|
|
100 |
56 |
180 |
290 |
3,8 |
|
|
125 |
58 |
210 |
325 |
5,5 |
|
|
150 |
59 |
240 |
350 |
6,3 |
|
|
200 |
65 |
295 |
420 |
10,8 |
|
|
250 |
71 |
355 |
290 |
17,5 |
|
|
300 |
81 |
410 |
570 |
28 |
