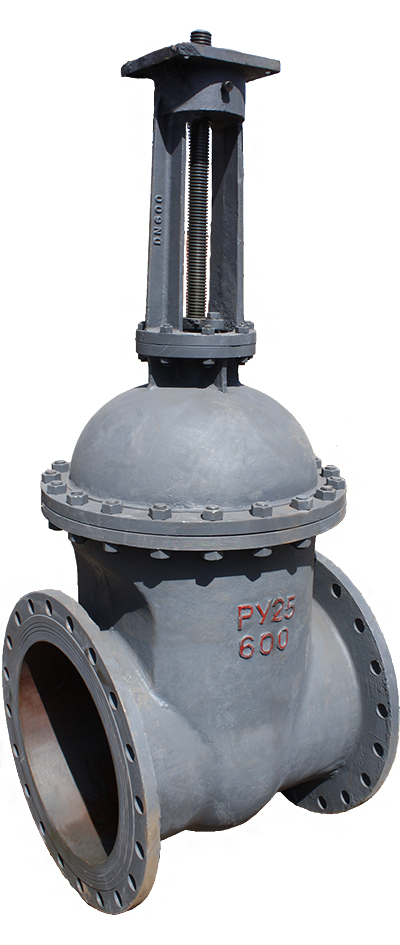

Задвижка стальная 30с964(564)нж
Задвижка стальная, под редуктор, предназначена для работы в качестве запорного устройства в трубопроводах с рабочим давлением 2.5 МПа (25 кгс/см2) для перекрытия потока рабочей среды: воды, пара, масел, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках коррозийно стойкие.
|
Обозначение |
30с941(541)нж |
|
Проход условный, Ду, мм |
50-400 |
|
Давление рабочее, Ру, МПа (кгс/см2) |
1,6 (16) |
|
Температура рабочей среды, °С |
не более 425 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Рабочая среда |
вода, пар, жидкие среды, не агрессивные к материалам изделия |
|
Управление |
Ручной или электропривод |
|
Присоединение к трубопроводу |
фланцевое |
|
Средний ресурс до замены, циклов |
2000 |
|
Средний срок службы, лет |
7 |
Материалы
|
Части |
Материал |
|
корпус |
углеродистая сталь 20 |
|
диск |
сталь 20Х13 |
|
шпиндель |
сталь 20Х13 |
|
прокладка |
металла графит |
|
крышка |
углеродистая сталь 20 |
|
втулка шпинделя |
латунь |
|
шпилька |
углеродистая сталь 20 |
|
сальниковое уплотнение |
термостойкий графит |
|
площадка под электропривод |
углеродистая сталь 20 |
|
гайка |
углеродистая сталь 20 |
|
уплотнение клина |
нержавеющая сталь |
Габаритные размеры
|
PN |
DN |
L |
H |
Кг |
Присоединение редуктора |
|
25 |
50 |
180 |
430 |
17 |
Г (любой под заказ) |
|
80 |
210 |
500 |
27 |
Г (любой под заказ) |
|
|
100 |
230 |
570 |
34 |
Г (любой под заказ) |
|
|
150 |
280 |
700 |
52 |
Г (любой под заказ) |
|
|
200 |
330 |
845 |
83 |
Г (любой под заказ) |
|
|
300 |
500 |
1250 |
162 |
Г (любой под заказ) |
|
|
400 |
600 |
1490 |
360 |
Г (любой под заказ) |
