Задвижка шиберная

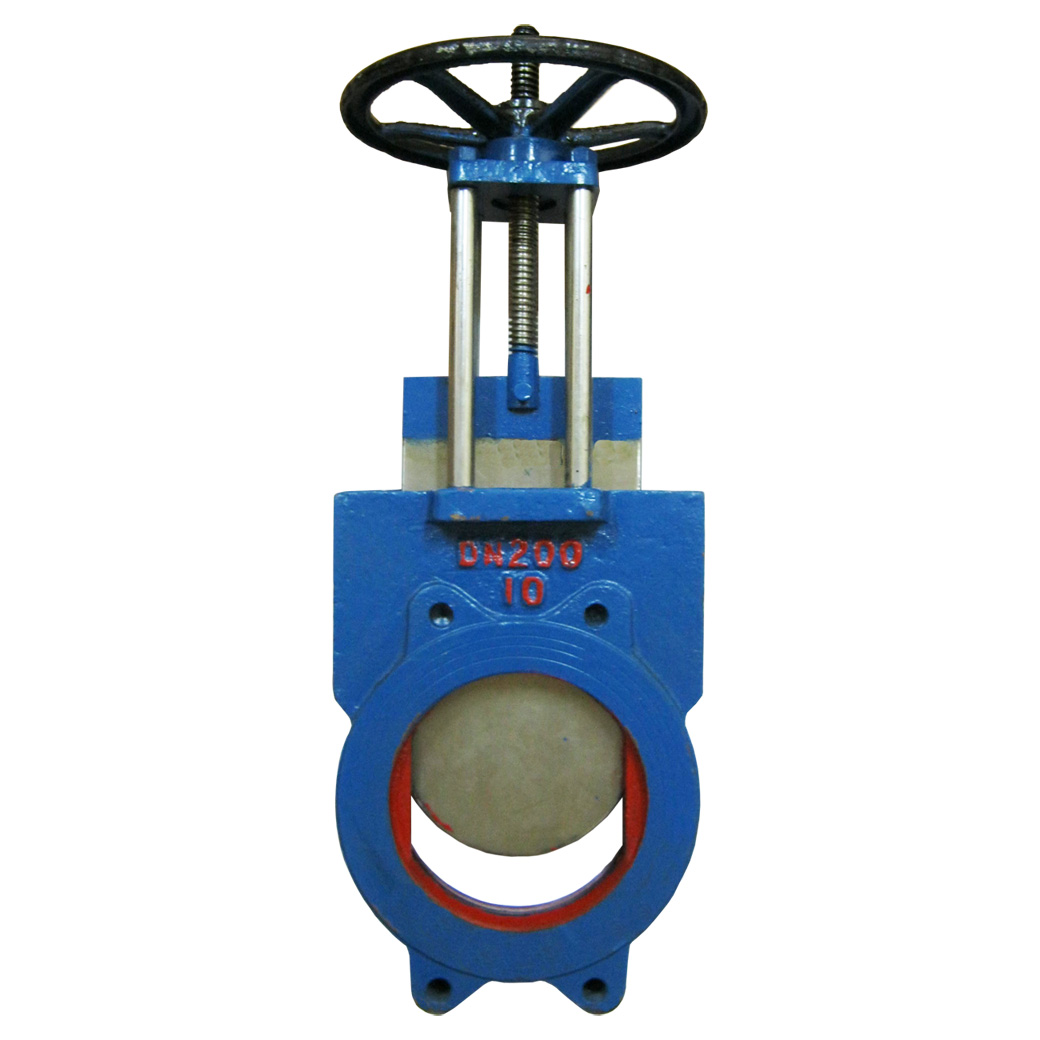

Шиберная задвижка (ножевая задвижка) предназначена для перекрытия жидких, полужидких сред в горизонтальных трубопроводах давлением до 1 МПа.
В зависимости от среды применения, герметичность шиберной задвижки можно регулировать. Регулировка позволяет обеспечить необходимую для трубопровода и регулируемой среды герметичность при этом сохранив максимально комфортное ее открывание и закрывание. Регулировка производится перед установкой задвижки, результаты регулировки проверяются испытанием.
Технические характеристики
|
Обозначение |
Задвижка шиберная |
|
Проход условный, Ду, мм |
50 - 400 |
|
Давление рабочее, МПа (кгс/см2) |
1,0 (10) |
|
Температура рабочей среды, °С мах |
80 |
|
Температура окружающей среды, °С |
-40 - +40 |
|
Рабочая среда |
вода, пар, жидкие, |
|
Управление |
ручное |
|
Присоединение к трубопроводу |
стяжное (межфланцевое) |
|
Средний ресурс до замены, циклов |
3000 |
|
Средний срок службы, лет |
5 |
Материал деталей
|
Части |
Материал |
|
седло |
NBR |
|
диск |
нержавеющая сталь |
|
корпус |
чугун (СЧ20) |
|
прокладка |
NBR |
|
запорный болт |
сталь 20 |
|
гайка |
сталь 20 |
|
шпиндель |
нержавеющая сталь 20Х13 |
|
стойка |
сталь 20 |
|
гайка шпинделя |
чугун с шаровидным графитом |
|
соединение |
чугун (СЧ20) |
|
шайба |
сталь 20 |
|
гайка |
сталь 20 |
|
штурвал |
чугун (СЧ25) |
|
контргайка |
сталь 20 |
Присоединительные размеры
|
PN |
DN |
Строительная длина мм |
Строительная высота мм |
Вес кг |
|
10 |
50 |
42 |
330 |
9 |
|
80 |
44 |
435 |
12 |
|
|
100 |
53 |
470 |
15 |
|
|
150 |
55 |
620 |
25 |
|
|
200 |
57 |
735 |
35 |
|
|
250 |
67 |
875 |
51 |
|
|
300 |
70 |
990 |
70 |
|
|
400 |
95 |
1210 |
195 |
