Фланцы плоские нержавеющая сталь

Плоские фланцы, изготовленные из высококачественной нержавеющей стали (ГОСТ 12Х18Н10Т, AISI 304, AISI 316, AISI 321), соответствуют всем требованиям, предъявляемым российскими (ГОСТ 12820-80, ГОСТ 12822-80) и европейскими (DIN 2576, DIN 2642) стандартами качества.

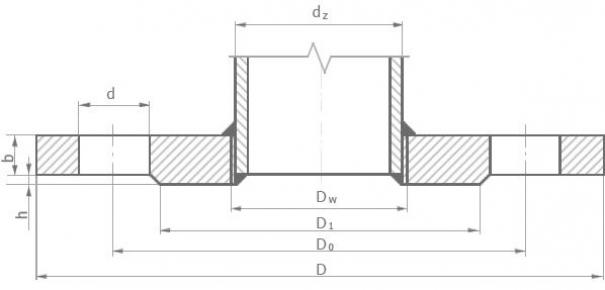

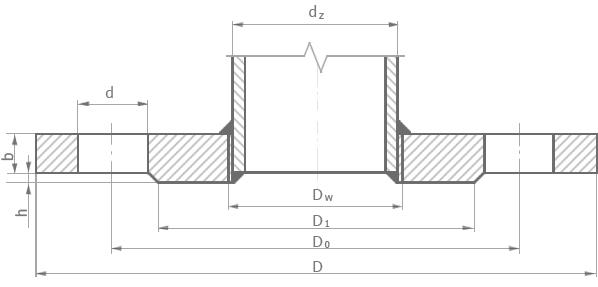

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,0 МПа (10 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
10 10 90-1,2 60+-0,5 42+-1 15+0,4 10+1,-0,4 2+-0,5 14+0,43 4 0,46
10 15 95-1,2 65+-0,5 47+-1 19+0,4 10+1,-0,4 2+-0,5 14+0,43 4 0,51
10 20 105-1,2 75+-0,5 58+-1 26+0,5 12+1,-0,4 2+-0,5 14+0,43 4 0,74
10 25 115-1,2 85+-0,5 68+-1 33+0,5 12+1,-0,4 2+-0,5 14+0,43 4 0,89
10 32 135-1,2 100+-0,5 78+-1 39+0,5 14+1,-0,4 2+-0,5 18+0,43 4 1,4
10 40 145-1,2 110+-0,5 88+-1 46+0,6 15+1,-0,4 3+-0,7 18+0,43 4 1,71
10 50 160-1,5 125+-0,5 102+-1 59+0,7 15+1,-0,4 3+-0,7 18+0,43 4 2,06
10 65 180-1,8 145+-0,5 122+-1 78+0,7 17+1,-0,4 3+-0,7 18+0,43 4 2,8
10 80 195-1,85 160+-0,5 133+-1 91+0,87 17+1,-0,4 3+-0,7 18+0,43 4 3,19
10 100 215-1,85 180+-0,5 158+-1 110+0,87 19+1,-0,4 3+-0,7 18+0,43 8 3,96
10 125 245-2,2 210+-0,5 184+-2 135+0,87 21+1-0,4 3+-0,7 18+0,43 8 5,4
10 150 280-3,2 240+-0,5 212+-2 161+1 21+2-0,5 3+-1 22+0,52 8 6,62
10 200 335-3,2 295+-0,5 268+-2 222+1,15 21+2-0,5 3+-1 22+0,52 8 8,05
10 225 365-3,2 325+-0,5 295+-2 245+1,15 21+2-0,5 3+-1 22+0,52 8 9,3
10 250 390-3,6 350+-0,5 320+-2 273+1,2 23+2-0,5 3+-1 22+0,52 12 10,65
10 300 440-3,6 400+-0,5 370+-2 325+1,2 24+2-0,5 4+-1 22+0,52 12 12,9
10 350 500-3,6 460+-0,5 430+-2 377+1,2 24+2-0,5 4+-1 22+0,52 16 15,85
10 400 565-3,6 515+-0,5 482+-2 426+1,2 26+2-0,5 4+-1 26+0,52 16 21,56
10 450 615-3,6 565+-0,5 532+-2 480+1,2 26+2-0,5 4+-1 26+0,52 20 22,76
10 500 670-3,6 620+-0,5 585+-2 530+1,2 28+2-0,5 4+-1 26+0,52 20 27,7

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 1,6 МПа (16 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
16 10 90-1,2 60+-0,5 42+-1 15+0,4 12+1,-0,4 2+-0,5 14+0,43 4 0,54
16 15 95-1,2 65+-0,5 47+-1 19+0,4 12+1,-0,4 2+-0,5 14+0,43 4 0,61
16 20 105-1,2 75+-0,5 58+-1 26+0,5 14+1,-0,4 2+-0,5 14+0,43 4 0,86
16 25 115-1,2 85+-0,5 68+-1 33+0,5 16+1,-0,4 2+-0,5 14+0,43 4 1,17
16 32 135-1,2 100+-0,5 78+-1 39+0,5 16+1,-0,4 2+-0,5 18+0,43 4 1,58
16 40 145-1,2 110+-0,5 88+-1 46+0,6 17+1,-0,4 3+-0,7 18+0,43 4 1,96
16 50 160-1,5 125+-0,5 102+-1 59+0,7 19+1,-0,4 3+-0,7 18+0,43 4 2,58
16 65 180-1,8 145+-0,5 122+-1 78+0,7 21+1,-0,4 3+-0,7 18+0,43 4 3,42
16 80 195-1,85 160+-0,5 133+-1 91+0,87 21+1,-0,5 3+-0,7 18+0,43 4 3,71
16 100 215-1,85 180+-0,5 158+-1 110+0,87 23+1,-0,5 3+-0,7 18+0,43 8 4,73
16 125 245-2,2 210+-0,5 184+-2 135+0,87 25+2,-0,5 3+-0,7 18+0,43 8 6,38
16 150 280-3,2 240+-0,5 212+-2 161+1 25+2,-0,5 3+-1 22+0,52 8 7,81
16 200 335-3,2 295+-0,5 268+-2 222+1,15 27+2,-0,5 3+-1 22+0,52 12 10,1
16 250 405-3,6 355+-0,5 320+-2 273+1,2 28+2,-0,5 3+-1 26+0,52 12 14,49
16 300 460-3,6 410+-0,5 370+-2 325+1,2 28+2-0,5 4+-1 26+0,52 12 17,78
16 350 520-3,6 470+-0,5 430+-2 377+1,2 30+2-0,5 4+-1 26+0,52 16 22,88
16 400 580-3,6 525+-0,5 482+-2 426+1,2 34+2-0,5 4+-1 30+0,52 16 31
16 450 640-3,6 585+-0,5 532+-2 480+1,2 38+2-0,5 4+-1 30+0,52 20 39,64
16 500 710-3,6 650+-0,5 585+-2 530+1,2 44+2-0,5 4+-1 33+0,52 20 57,01

Геометрические размеры и вес фланцев по ГОСТ 12820-80 Ру 2,5 МПа (25 кгс/см2)

Ру, Ду, D, D о, D 1, D w, b, h, d, К-во отв Вес,
атм мм. мм. мм. мм. мм. мм. мм. мм. кг.
25 10 90-1,2 60+-0,5 42+-2 15+0,4 14+1,-0,4 2+-0,5 14+0,43 4 0,63
25 15 95-1,2 65+-0,5 47+-2 19+0,4 14+1,-0,4 2+-0,5 14+0,43 4 0,7
25 20 105-1,2 75+-0,5 58+-2 26+0,5 16+1,-0,4 2+-0,5 14+0,43 4 0,98
25 25 115-1,2 85+-0,5 68+-2 33+0,5 16+1,-0,4 2+-0,5 14+0,43 4 1,17
25 32 135-1,2 100+-0,5 78+-2 39+0,5 18+1,-0,4 2+-0,5 18+0,43 4 1,77
25 40 145-1,2 110+-0,5 88+-4 46+0,6 19+1,-0,4 3+-0,7 18+0,43 4 2,18
25 50 160-1,5 125+-0,5 102+-4 59+0,7 21+1,-0,4 3+-0,7 18+0,43 4 2,71
25 65 180-1,8 145+-0,5 122+-4 78+0,7 21+1,-0,4 3+-0,7 18+0,43 8 3,22
25 80 195-1,85 160+-0,5 133+-4 91+0,87 23+1,-0,5 3+-0,7 18+0,43 8 4,06
25 100 230-1,85 190+-0,5 158+-4 110+0,87 25+1,-0,5 3+-0,7 22+0,52 8 5,92
25 125 270-2,2 220+-0,5 184+-4 135+0,87 27+2,-0,5 3+-0,7 26+0,52 8 8,26
25 150 300-3,2 250+-0,5 212+-4 161+1 27+2,-0,5 3+-1 26+0,52 8 10,12
25 200 360-3,2 310+-0,5 278+-4 222+1,15 29+2,-0,5 3+-1 26+0,52 12 13,34
25 250 425-3,6 370+-0,5 335+-4 273+1,2 31+2,-0,5 3+-1 30+0,52 12 18,9
25 300 485-3,6 430+-0,5 390+-4 325+1,2 32+2-0,5 4+-1 30+0,52 16 23,95
25 350 550-3,6 490+-0,5 450+-4 377+1,2 38+2-0,5 4+-1 33+0,52 16 34,35
25 400 610-3,6 550+-0,5 505+-4 426+1,2 40+2-0,5 4+-1 36+0,52 16 44,62
25 450 660-3,6 600+-0,5 555+-4 480+1,2 44+2-0,5 4+-1 36+0,52 20 51,8
25 500 730-3,6 660+-0,5 615+-4 530+1,2 48+2-0,5 4+-1 36+0,52 20 67,3
